摘要：北京四季香山住宅小區利用單井循環地能采集技術開發淺層地能作為小區冷熱源。系統于2004年投入運行，實際運行數據顯示系統具有良好的穩定性、較強的經濟性。
1．工程概況

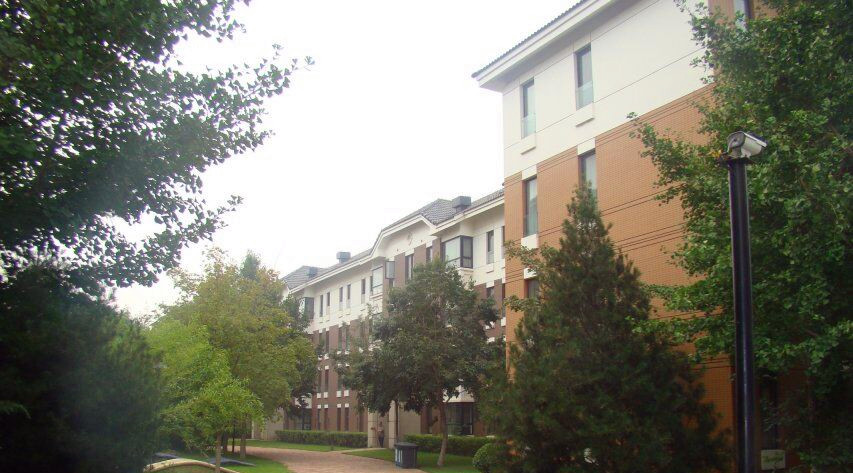

四季香山小區位于北京市海淀區旱河路東側，規劃占地面積23.41公頃，總建筑面積17.22萬平方米，總體規劃將該小區分為南區和北區兩部分。北區為普通住宅區，南區為別墅區。
北區普通住宅共計20棟建筑，總建筑面積10萬平方米，其中普通住宅約8萬平方米，共15棟建筑，含508戶住宅；公建約2萬平方米，共5棟建筑。四季香山北區采用集中的單井循環換熱熱泵機房冬季供暖、夏季制冷、日常提供生活熱水。北區集中機房于2004年10月投入運行。
2.單井循環換熱技術地能熱泵系統介紹
2.1系統工作原理

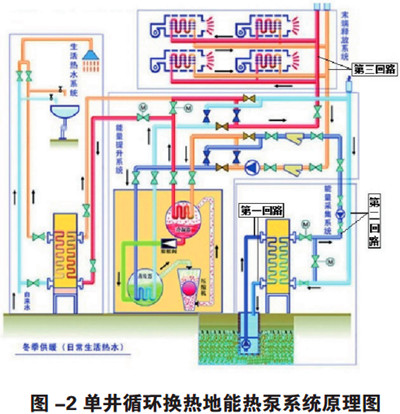

如下圖2所示，冬季供暖時，第一回路的能量采集井的出水溫度約為15℃（北京地區），經過換熱器取熱，獲得5℃溫差，井水變?yōu)?0℃回灌地下，回灌水在與土壤換熱后再次被提至井口換熱器，如此循環提供持續不斷的能量。第二回路將從換熱器中提取的能量送至能量提升器。能量提升器的蒸發器從二次水中提取低品位能量，一般進水溫度13℃，回水溫度8℃，通過壓縮機做功將能量提升。能量被提升后，從冷凝器釋放到第三回路的末端循環水中，水溫從45℃加熱到50℃，再被輸送到建筑中釋放，從而使建筑獲得供暖。在供暖的過程中，還可以將冷凝器中的介質接入容積式換熱器，與自來水換熱，從中制取45℃～50℃的生活熱水。
以上過程是三個封閉回路，水在井或管路中循環，不發生交叉和污染。尤其是井口加換熱器，防止機器滲漏對地下水的污染，也杜絕了泥沙對設備的磨損，延長了系統的使用壽命，確保了系統的可靠性。

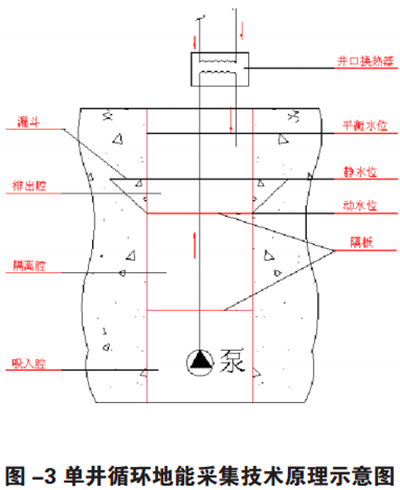

2.2單井循環地能采集技術系統
低位熱能的提取是以單井循環地能采集技術為核心技術，此項技術由恒有源公司發明，它實現在同一口井內同時抽水并在換熱后回灌。
在冷熱源井口設置換熱器，井水在換熱器內換熱后不出地面原井回灌，二次側管網將換得的冷熱量送至機房。由于獨特的封閉循環，使系統對下水環境不產生任何影響。
3．末端空調系統設計

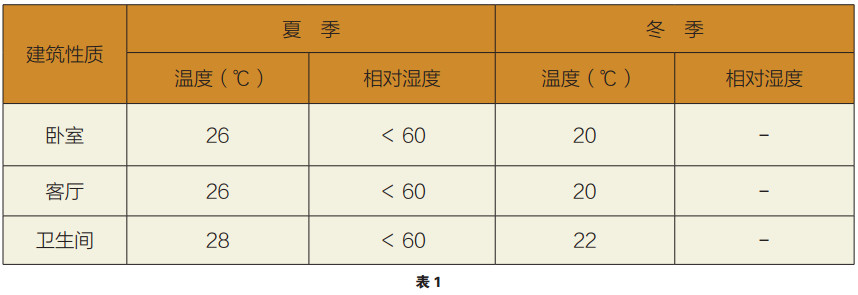

3.1室內空調設計參數（表1）
3.2室內空調系統設計
工程采用可靈活布置的風機盤管系統供暖、制冷，其供暖、制冷運行溫度與熱泵系統冬夏季供水水溫匹配，并且風機盤管系統較容易與建筑裝修配合，多采用局部吊頂、側送風、下回風的方式，臥室等部分噪音要求較高的房間考慮將風盤設室房間外向室內送風。風機盤管采用三速開關調節送風量。風口采用雙層百葉送風口?？紤]風盤開車負荷及房間不同時使用將增大局部負荷等特性，風機盤管選型時按房間冷熱負荷較大值增加50%的制冷熱量選擇設備。考慮衛生間內空氣濕度較大，不適宜采用風機盤管設備，并且衛生間多為內區負荷較小等因素，采用在衛生間內設置銅鋁散熱器的方案。由于系統供水溫度較低，因此需適當增大散熱器傳熱面積，并且需要考慮散熱器回路適當節流與風機盤管系統平衡。
3.3分戶計量系統
住宅樓道內設管道豎井，空調立管及至各戶分支管均設置于管井內，本工程冷熱源系統考慮采用分戶計量，每戶住宅空調水管均設置冷熱計量表，計量表均設于戶外管井內，其檢查門由物業管理。冷熱計量表為數字式顯示，計量表檢測供回水支管循環水溫差及循環流量累積計算并計量用戶用冷、熱量，由物業公司按用戶用冷熱量收取能源費用。
3.4末端外線設計
本工程采用直埋式敷設將空調管道由主機房引至各棟建筑，外線部分管道采用預制直埋聚氨脂保溫無縫鋼管，設計主干管管徑比摩阻在100～150Pa/m，必要部位設置固定支架或閥門井，各棟建筑設熱力入口裝置。（作者：王滿全 楊明忠）
